EV모터 인버터 다채널 냉각시스템
상품 설명

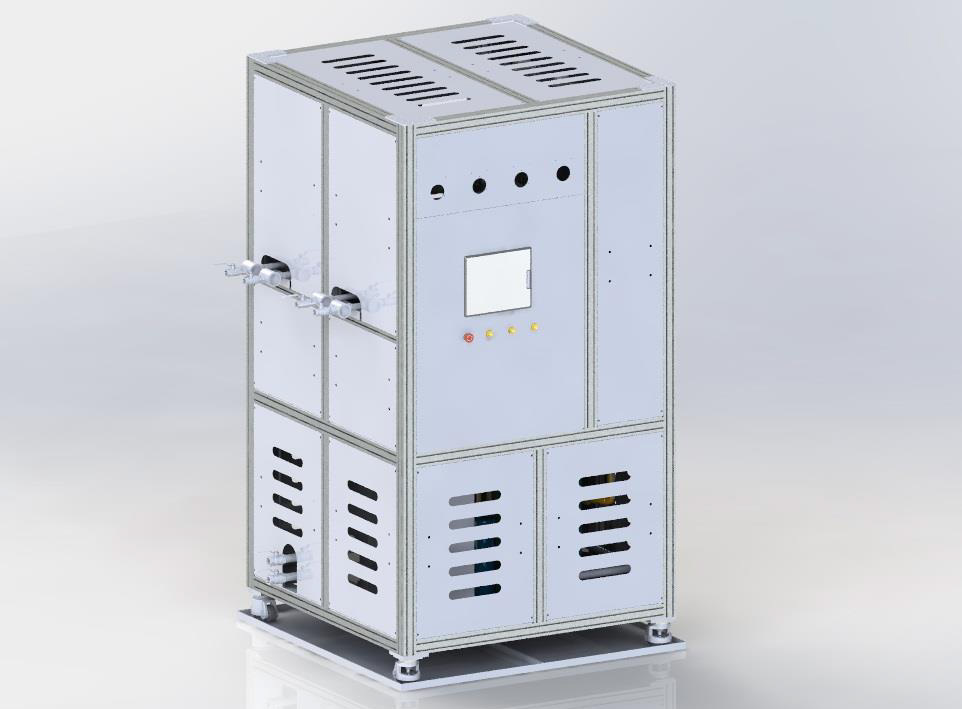

<Type1 LLC/ATF 배터리 냉각 칠러>

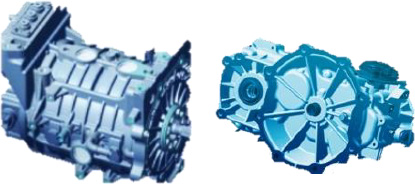

<테스트 부품 : EV EV모터, 감속기, 인버터 등>
제품특징
- 차량용 EVEV모터 및 인버터의 온도 내구성과 성능을 평가하기 위해 제작된 장비
- EV 차량용 냉각수를 적용하여 사용자가 설정하는 가열 온도 및 냉각 온도를 일정하게 유지함
- 다채널을 통한 온도, 유량, 압력 개별 제어
- SIEMENS 社33방제어밸브를 적용해 저온 고온 폭넓은 온도 영역을 정밀하게 제어 가능
- 고성능 산업 펌프를 적용하여 저소음으로 안정된 온도 및 유량 제어
- 차량 인터페이스 통신 CAN, LIN 을 통해 배터리팩 데이터 수집 가능
제품 구격 및 주요 성능
Size : 1800 X 800 X 2000
Cooler : RAL 7035
Material : SUS304 외
Power : AC220V/AC380V/AC440V 60Hz
System specifications
- Temp Range : 40℃~100 승온시간 : 30min 이내 / 냉각시간 : 30min 이내
- Temp Accuracy : 11℃
- Flow Control Range : 1~50Lpm
- Flow Range Accuracy : 0.3Lpm
- Cooling Capacity : 8,000Kcal/hr
- Heating Capacity : 8kW
Option
- 배터리 충방전기와 Modbus RS485 통신 연동하여 냉각 패턴 설정 및 제어
- PLC 적용으로 PortPort별 유량, 온도, 압력 조절 가능
- 각 구동부 안전장치로 운전 중 이상 발생시 컨트롤러에 이상부위 표시 및 경고음, 비상정지 가능
